Mission Possible
Kompakte Mini-TML mit 2-Wege-Koaxial-Lautsprecherchassis
Genuss zum Schnäppchenpreis

© by not0815 2009
Die bezahlbare Alternative für Menschen mit hohen musikalischen Ansprüchen
"Hast Du nicht einen kleinen preiswerten Lautsprecher im Regalformat für mich? Grosse Standboxen kann ich nicht aufstellen und mein Budget ist auch nicht sehr gross, dennoch will ich aber nicht auf vollen Klang verzichten." So in etwa lautete die dringend erscheinende Anfrage eines guten Bekannten. Daraufhin kam mir in Erinnerung, dass mir vor längerer Zeit mal ein kleines Koaxialchassis in die Hände gefallen war, das aber mangels konkreter Verwendbarkeit erst mal im Bastelschrank verschwand. Also kurz in meinem "Lager" gekramt und da war auch schon das Mission CP-10X Koaxial Chassis. Dieses Chassis besteht aus einen weich aufgehängten 10 Zentimeter Konusmembranlautsprecher auf deren Schwingspulenachse ein kleiner 25 Millimeter Gewebekalottenhochtöner montiert ist. Daraus müsste sich doch etwas passendes konstruieren lassen. Die Idee zur Mission Possible war geboren.

Die Bestückung    Das Gehäuse    Die Weiche    Der Klang    Die Baumappe

Die Chassisbestückung

Mission CP-10X      Mission CP-10X M
Mission CP-10X Koaxial Datenblatt
    Tiefmitteltöner
    WBS-Chassisdatendatei (TMT)
  • Modell: CP-10X/M3 CP23-018
  • Typ: Konusmembrane
  • Belastbarkeit: 50 Watt
  • Nennimpedanz: 12 Ohm
  • Re: 9,85 Ohm
  • fo: 70 Hz
  • Qt: 0,71
  • Membranfläche: 60 cm²
  • Vas: 5,1 l
  • SPL: 84 dB
  • Korbdurchmesser: 105 mm
  • Papiermembrane
  • langzeitstabile Gummisicke
    Hochtöner
    WBS-Chassisdatendatei (HT)
  • Modell: CP-10X/M3 CP23-018
  • Typ: Kalotte
  • Belastbarkeit: 50 Watt m. 12dB/4 kHz Filter
  • Nennimpedanz: 8 Ohm
  • Re: 7,3 Ohm
  • fo: 1750 Hz
  • Qt: 1,14
  • Membranfläche: 5 cm²
  •
  • SPL: 92 dB
  •
  • Gewebekalotte
  •
Das Gehäuse:
Die kurze elektrische und akustische Vermessungen des Mission CP-10X ergaben dann aber leider zunächst keine idealen Voraussetzungen zur Erfüllung der gesetzten Zielvorgaben, die da hiessen, möglichst handliches Gehäuse bei gleichzeitig ordentlicher Basswiedergabe bis mindestens 60 Hz hinab. Die ermittelten Thiele-Small-Parameter (TSP) des Tiefmitteltöners mit einer Resonanzfrequenz von 70 Hz bei einem Qt von 0,71 und einem Vas von 5,1 L ließen den Einsatz des Chassis in kleineren geschlossenen oder Bassreflexkonstruktionen kaum zu. Bei Einbau in ein immerhin schon 12 Liter grosses geschlossenes Gehäuse wäre eine Wiedergabe unter 80 Hz kaum noch erfolgt, Basswiedergabe kann man das nun wirklich nicht mehr nennen. Bei einem Bassreflexgehäuse hätte das erforderliche Einbauvolumen die gesetzten Grenzen weit überschritten oder aber bei akzeptabler Gehäusegrösse wäre die Basswiedergabe so unsauber, so dass auch dieser Ansatz ausschied. Also doch nur Mission Impossible?

Den Ausweg aus diesem Dilemma brachte eine Transmission-Line (TML). Die Geometrie der für den CP-10X gewählten TML brachte eine für diese Abstimmungstiefe sehr kurze Line und durch die geschickte Faltung sehr moderate Gehäusemasse von lediglich 18x24x40 cm (BxTxH). Mit dieser sehr wirkungsvollen kompakten Mini-TML kann aus dem zierlichen 10 Zentimeter Tiefmitteltöner des Koaxchassis eine untere Grenzfrequenz von fast unglaublichen 45 Hz (-8 dB) herausgeholt werden.

Mission Possible Premium
Mission Possible Premium Nahfeldmessung

Der praktische Gehäuseaufbau der Mission Possible ist so einfach wie möglich gehalten und kann auch von weniger geübten Heimwerkern sehr leicht nachgebaut werden. Als Gehäusematerial dient 16 Millimeter Spanplatten oder MDF. Alle Teile bestehen aus rechtwinkligen Brettern (die auch ohne Winkelschnitte ausgeführt werden können), so das der Zuschnitt ohne weiteres mit Heimwerkermitteln oder in jeden Baumarkt erfolgen kann. Aufgrund des recht kleinen Chassiskorbes sollte bei nicht versenktem Chassiseinbau und/oder bei Verwendung stärkerer Gehäusewände die Schallwandeinbauöffnung innen unbedingt mit einer ca. 45° Fase angeschrägt werden. Dies verhindert Störgeräusche und Kompressionserscheinungen und der Tiefmitteltöner kann so ohne Störungen auf die Line arbeiten. Um die durch die unvermeidlichen Kantenreflexionen bedingte Frequenzgangwelligkeit zu reduzieren wurde das Chassis auf der Schallwand horizontal außermittig angeordnet.

grosse Grafik klicken
Gehäusebauplan ( Download Baumappe)

Die Vorgabe, die Mission Possible auch im Regal aufstellen zu können, bedingte die Öffnung der Transmission-Line nach vorn auf die Schallwand zu setzen. Um den bei nach vorn offenen 2-Wege Boxen - wie es auch diese TML ist - grundsätzlich gegebenen Nachteil der hörbaren Abstrahlung sog. parasitärer Mitteltonanteile über den TML-Kanal so weit wie möglich zu verhindern, wird die Mission Possible nicht nur mit ca. 0,2-0,4 m² Polyester Volumenvlies im Gehäuseinnern, sondern auch mit preiswerten 10 mm Nadelfilz oder recht teurem dafür aber bequem zu verarbeitenden 10 mm Damping an den Gehäusewänden bedämpft, Details zur Gehäusebedämpfung siehe Baumappe.

Die Gestaltung einer professionellen Schallwand mit bündig eingefrästen Chassisausschnitten ist aufgrund der nicht runden Korbform des Mission CP-10X nicht so einfach möglich. Wer nicht die Möglichkeiten hat, die erforderlichen Frässchabloben anzufertigen, für den bietet sich eine andere gute Möglichkeit, die zu nicht weniger professionell aussehenden Schallwänden führt, Details hierzu siehe Schallwandgestaltung der BlueFlex.

Die Weiche:
Der Mission CP-10X zeigt einmal wieder, dass man auch im Lautsprecherbau nichts geschenkt bekommt. Die Frequenzgänge sowohl des Tiefmittelton- als auch des Hochtonsystems des Koaxes machten einem die Entwicklung einer guten und harmonischen Frequenzweiche nicht gerade leicht.

Mission CP-10X unbeschaltet im TML-Gehäuse
Mission CP-10X unbeschaltet im TML-Gehäuse


Die Frequenzgangmessungen zeigen, dass der Tiefmitteltöner bei ca. 2,5 kHz einen schmalbandigen Pegeleinbruch und bei ca. 8,5 kHz eine deutliche Pegelspitze aufweisst. Auch der Hochtöner zeigt auf Achse bei ca. 3.5 kHz einen deutlich wenn auch sehr schmalbandigen Pegeleinbruch. Ansonsten sind die Frequenzgänge aber weitgehend unauffällig und ordentlich. Nach Geometrie und Frequenzgangverhalten der beiden Treiber war eine Trennfrequenz zwischen 3-4 kHz als sinnvoll anzusehen. Angesichts des relativ geringen Kaufpreises des kleinen Mission Koax sollte auch die Weiche im vertretbaren preislichen Rahmen bleiben. Da dies aber auch hier mal wieder der Quadratur des Kreises gleich kam, ergaben sich am Ende dann doch drei verschiedene
Weichenversionen:  • Premium   • Standard   • Low-Cost

Die Premiumversion der Weiche - mit 3,5 kHz niedrigste Trennfrequenz aller Varianten - hat nicht nur den grössten Materialaufwand, sondern liefert auch ein fast perfektes Ergebnis. Ausschlaggebend ist u.a. die sehr gute spiegelbildliche Pegel- und Phasenlage zwischen Tiefmittel- und Hochtöner und die sehr steile akustische Trennung von ca. 30 dB/Oktave. Die Fehler beider Treiber werden so ausserhalb des zugewiesenen Frequenzbereiches sehr wirkungsvoll durch die Weiche ausgeblendet und der kritische Überlappungsbereich der Treiber ist auf ein Minimum beschränkt. Im Einzelnen: Der Hochtöner wird über einen elektrischen Filter 3. 0rdnung - der sich mit dem chassiseigenen Hochpassverhalten zu einem akustischen Hochpass 5. Ordnung ergänzt - angesteuert. Zur Anpassung des Hochtonpegels an den des Tiefmitteltöners folgt dem Filter ein Spannungsteiler aus 3,3 Ohm (Rs) und 9,1 Ohm (Rp, bei nur minimaler Abweichung geht auch ein 10R/5W ~+0,3dB oder 8,2R/5W ~-0,4dB Widerstand). Der auf dem Frequenzgangschrieb ersichtliche leichte Anstieg zu höheren Frequenzen ist durchaus beabsichtigt. Zum einen ist dieser Effekt ausserhalb der Hauptachse fast völlig verschwunden zum anderen befördert etwas mehr Hochtonenergie im Raum die Klar- und Leichtigkeit des Klangbildes. Wer ein etwas dezenteres (englisches) Klangbild bevorzugt, kann durch eine Anpassung der Spannungsteilerwiderstände (-2dB ~ 4,7Rs/6,8Rp; -4dB ~ 6,8Rs/3,3Rp) leicht ein zurückhaltenderes Klangbild realisieren. Die Beschaltung des Tiefmitteltöners ist etwas aufwendiger. Zunächst war es notwendig die Chassisimpedanz durch ein parallel zum Tiefmitteltöner zu schaltendes RC-Glied zu linearisieren. Angekoppelt wird der Tiefmitteltöner dann über einen elektrischen Tiefpass 4. Ordnung der spiegelbildlich den Frequenzgang an den akustischen Hochpass des Hochtonzweiges anpasst. Um die resonanzbedingten Pegelspitze bei ca. 8,5 kHz - die sich trotz der steilen Filterung immer noch leicht als starke Welligkeit der Filterflanke zeigte - zu unterdrücken, ist ein serielles RC-Glied über die zweite Spule des Tiefpasses zu schalten. Das Ergebnis dieses Aufwand belohnt mit einem fast perfekten Weichenverhalten.

Der schaltungstechnische Aufwand dieser Weichenversion hat aber neben dem preislichen Aspekt auch das Problem, dass sie nicht so ohne weiteres durch die Einbauöffnung des Chassis in der Box verbaut werden kann. Wer diese Weichenvariante durch die Chassisöffnung in die Box einbauen will, sollte die Weiche für die Tiefmittel- und Hochtonzweige auf jeweils getrennten kleinen Träger aufbauen. Diese lassen sich recht einfach einzeln innen links und rechts auf die Seitenwände der Box montieren. Eine andere Möglichkeit wäre eine demontierbare Rückwand in der Box vorzusehen und die Weiche direkt unten auf die Rückwand zu montieren. Ich habe beim Prototyp zur Unterbringung der Premiumweiche kurzer Hand einen kleinen Sockel unter die Box gesetzt.

Mission Possible Premium Weiche


Mission Possible Premium auf Achse
Frequenzgang der Mission Possible Premium auf Achse

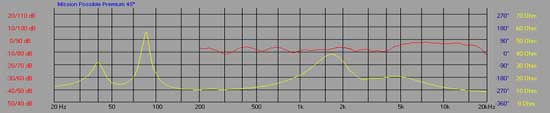

Mission Possible Premium unter 45°
Frequenzgang der Mission Possible Premium unter 45°


Die Standardversion der Weiche hat eine mit ca. 3,8 kHz etwas höhere Trennfrequenz, was dem Hochtöner etwas mehr Sicherheitsreserven beschert. Gleichzeitig ist der Material- und Kostenaufwand auch etwas geringer als bei er Topversion. Erkauft wird dies mit einem nicht so detailreichen und hochauflösenden, wenngleich einem noch guten klanglichen Ergebnis. Diese Weiche läßt sich aber leichter im Gehäuse unterbringen. Angesichts des recht geringen Kostenunterschiedes zur Topversion der Weiche würde ich aus klanglichen Gründen immer zur Premiumverion und bei Sparzwang zur nachfolgend beschriebenen Low-Cost-Version raten.

Die Low-Cost-Version - mit einer Übernahmefrequenz von ca. 4 kHz - lässt sich sehr preiswert aufbauen und klingt aufgrund des hiermit etwas höheren Wirkungsgrad der Box sehr spritzig und dynamisch. Die Auflösung und die räumliche Darstellung erreicht mit dieser Version aber weder die Qualität der Standardversion geschweige die der Premiumversion. Aber zum ersten Probehören oder als sehr preiswerte "Studentenversion" macht sie dennoch sehr viel Spass.

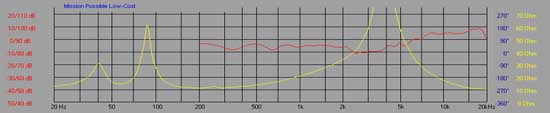

Mission Possible Low-Cost auf Achse
Frequenzgang der Mission Possible Low-Cost auf Achse

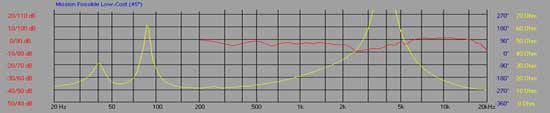

Mission Possible Low-Cost unter 45°
Frequenzgang der Mission Possible Low-Cost unter 45°

Die Mission Possible hat bei allen Weichenversionen eine Nennimpedanz von 12 Ohm und das Impedanzminimum liegt bei keiner unter sehr verstärkerfreundlichen 7,8 Ohm.

Die Qualität der Weichenbauteile sollte immer in einem vernünftigen Verhältnis zur Qualität und zum Preis der verwendeten Chassis liegen, siehe auch Kleine Bauteilkunde. Die klanglichen Auswirkungen von Kondensatoren unterschiedlicher Bauarten in Frequenzweichen werden oft erheblich überschätzt. Die klanglichen Vorzüge sehr teurer Bauteile liegen meist im Voodoo und die zum Teil extremen Mehrkosten lassen sich oft nur aus Sicht der Bauteilverkäufer rechtfertigen. Für die Mission Possible können bei nur kaum wahrnehmbaren klanglichen Einbußen durchaus preiswerte bipolare Elkos für alle Kondensatoren verwendet werden. Angesichts der kleinen Kapazitätswerte aller Kondensatoren ist es aber sowohl klanglich und aus Gründen der Langzeitstabilität als auch in preislicher Hinsicht nicht unvernünftig MKT Kondensatoren einzusetzen. MKP Kondensatoren bringen nach meiner Meinung hier aber keine weiteren wirklich hörbaren klanglichen Vorteile. Lediglich der 0,47 µF bzw. 0,22 µF Kondensator im Bassmitteltonzweig sollte stets ein MKT- oder MKP-Typ sein. Aus Gründen der Betriebssicherheit sollten alle Kondensatoren eine Spannungsfestigkeit von ca. 35 VAC oder höher aufweisen. Die Spulen der Frequenzweichen sollten im wesentlichen keinen höheren Verlustwiderstand als etwa 10% der Chassisnennimpedanz aufweisen, wobei die Widerstände der im Tiefmitteltonbereich in Reihe liegenden Spulen addiert werden müssen, d.h. für den TMT-Zweig max. 1,2 Ohm. Spulen mit geringeren Verlustwiderstand bringen auch keinen klanglichen Vorteil, im Gegenteil wird bei erheblicher Unterschreitung der angegebenen Verlustwiderstände der Spulen im Bassmitteltonzweig ein leichter Verlust der Tiefbasswiedergabe und eine leichte Anhebung des Mitteltonpegels und damit eine Änderung der tonalen Balance eintreten. Bezüglich der Belastbarkeit reichen im Hochtonzweig Luftspulen mit ca. 0,5 mm Drahtdurchmesser und im Bassmitteltonzweig mit 0,7 mm Drahtdurchmesser völlig aus.

Der CP-10X sollte eingewobbelt und eingerauscht werden. Den Tiefmitteltöner Free-Air mit etwa 0,5 bis 1 Watt und 30-40 Hz ca. 10-15 Stunden "weichklopfen". Den Hochtöner über die Weiche mit ca. 0.5 W weißes Rauschen (oder Tunerrauschen) einspielen. Durch diese Prozeduren wird die Basswiedergabe etwas tiefer und voluminöser und der Hochtöner verliert die leichte Schärfe die er im ungenutzen Neuzustand zeigt. Statt dessen kann man das Chassis aber auch durch den normalen Betrieb einspielen, dies dauert dann halt nur deutlich länger.

Der Klang:
Allen Versionen gemein ist, dass diese kleinen Boxen dank der Transmission-Line-Unterstützung trotz des relativ kleinen Basstreibers verblüffend bassstark sind ohne jedoch dröhnig oder gar bumsig zu klingen. Die untere Grenzfrequenz (-8dB) liegt für eine Box dieser Grösse und so kleinem Treiber bei fast unglaublichen ca. 45 Hz. Bei freier Aufstellung auf ca. 50-70cm hohen Ständern ist die Basswiedergabe zwangsläufig zwar etwas schlanker wenngleich nicht weniger druckvoll. Durch die Koaxialanordnung von Tiefmittel- und Hochtöner zeigt die Box eine sehr schöne klare und tief differenzierte Wiedergabe und fast spektakuläre Räumlichkeit, was durch die spritzige Wiedergabe des Hochtöners ergänzt und abgerundet wird. Das gleichmäßige breite Rundstrahlverhalten der Mission Possible läßt den Zuhörer einen weiten Spielraum bei der Wahl des Hörplatzes. Eine Fixierung auf die sog. Stereomitte zwischen den Boxen ist für einen guten gleichmäßigen Klangeindruck hier nicht erforderlich. Die klanglichen Unterschiede zwischen den Weichenversion liegen hauptsächlich in der Fähigkeit das musikalische Geschehen aufzuschlüsseln. Die Trennung einzelner Instrumente und deren Fixierung im Raum wird mit den aufwendigeren Weichenversion immer besser. Der Wirkungsgrad des kleine Mission CP-10X ist jedoch nicht gerade rekordverdächtig, so dass sich die Mission Possible an kräftigen Verstärkern besonders wohl fühlt.

Als Zuhörer ist man immer wieder aufs Neue erstaunt, mit welch einer Klangfülle dieser kleine Koax in dieser Box einherkommt. Die Bässe kommen mit fast unglaublicher Stärke, Tiefe und Präzision. Wer diese Box hört, der sucht fast zwangsläufig nach einer irgendwo im Raum versteckten Unterstützung, aber es ist wirklich nur die kleine Box mit dem kleinen Koax die man hört. Zwar erreicht sie nicht die Maximallautstärken ausgewachsener Schallwandler, aber auch bei gehobener Zimmerlautstärke präsentiert sich diese Konstruktion stets souverän. Eben Mission Possible!

Weichen-Update 2021
Einige User der Mission Possible empfanden die leichte Betonung des Hochtonbereichs bzw. den leicht "scharfen" Klangeindruck des Hochtöners als noch verbesserungswürdig. Daher habe ich die Premium-Version der Weichen nunmehr noch einmal etwas überarteitet. Durch einen Saugkreis mit einer Mittenfrequenz von ca. 10kHz und einer Anpassung des Spannungsteilers wird die entsprechende Pegelüberhöhung des Hochtöner schmalbandig ausgeglichen. Durch diese Maßnahme verliert der Hochtöner seine leichte Schärfe und der Präsenzbereich die Box wirkt nicht so mehr so zurückhaltend. Die Mission Possible klingt so noch ausgeglichener. Details der Änderungen siehe Schaltplan der Weichen



Kommentare und Meinungen zur Mission Possible und ein schöner Bericht über einen Nachbau. Weitere User Kommentare...

Aufgrund der aktuellen Preisentwicklung, insbesonderen im Elektronikbereich, ist die Mission-Possible leider nicht mehr ganz so günstig wie bei ihrer Erstveröffentlichung
Kosten pro Box ab 70,- EUR (Stand 2023):
    Chassis
  • Mission CP-10X ca. 29,- EUR

  • Frequenzweiche
  • Low-Cost-Version ab ca. 15,- EUR
  • Standardversion ab ca. 30,- EUR
  • Premiumversion ab ca. 40,- EUR

  • Gehäuse
  • Holz 16 mm Spannplatte ab ca. 6,- EUR
  • Dämmung ab ca. 5,- EUR
  • Dämpfung ab ca. 5,- EUR

  • Terminal ab ca. 3,- EUR
  • Kleinmaterial ab ca. 3,- EUR

Einkaufsliste

Bezugsquellen:
Mission CP-10X Koaxial Chassis siehe meine Restposten
weitere Bezugsquellen, siehe z.B. Fa. Strassacker  und andere


Weitere Transmission-Line-Boxen Stand: Juni 2017
MP_front
Mission Possible

MP_site
Mission Possible

versenkt
Mission Possible

Rohbau2
MP Rohbau Prototyp
mit Weichensockel

Innenansicht
MP Innenansichtn

daempfung
MP Dämpfungsplan

grosses Bild klicken
MP Frequenzweiche low cost

grosses Bild klicken
MP Frequenzweiche Standard

grosses Bild klicken
MP Frequenzweiche Premium

grosses Bild klicken
MP Frequenzweiche Premium
Aufbaubeispiel

grosses Bild klicken
MP Frequenzweiche Premium
Montage in Boxensockel

grosses Bild klicken
MP Frequenzweiche Premium
getrennter Aufbau von Tiefmittel- u. Hochtonzweig

grosses Bild klicken
MP Ausführungsbeispiel

grosses Bild klicken
MP Ausführungsbeispiel

grosses Bild klicken
MP noch ein Nachbau

grosses Bild klicken
MP und noch ein Nachbau

grosses Bild klicken
MP und noch ein Nachbau

grosses Bild klicken
MP Ausführungsbeispiel Innenansicht


Mission Possible Bilder zum Bau
Mission Possible
Bilder einiger Bauphasen
