Bass-Equalizer u.a. für geschlossene und Bassreflex-Boxen 4. bzw. 6. Ordnung
Für eine (sehr) tiefe Basswiedergabe ist oft eine aktive Entzerrung der Wiedergabekurve entsprechend der nachfolgenden Schaltpläne erforderlich. Schaltungen dieser und ähnlicher Art werden in sehr vielen aktiven Subwoofer verwendet. Diese Schaltungen werden zwischen Vor- und Endverstärker geschaltet, können aber auch einfach über eine Tape-Monitor-Schaltung des Verstärkers in den Signalweg eingeschleift werden. Die Eingangsimpedanzen aller Schaltungen liegen bei ca. 47KOhm und maximalen Eingangsspanungen Uin max. bei 2Veff., die Ausgangsimpedanzen bei ca. 200 Ohm bis 1KOhm und die maximale Ausgangsspannungen Uout max. bei 7-10 Veff. je nach Höhe der Versorgungsspannungen der Schaltungen.
  • Bass-Equalizer mit fester Tuningfrequenz
    Die Basskorrektur muss dabei auf die Frequenz erfolgen, bei der der Basspegel um ca. 6-8 dB abgesunken ist. Unterhalb dieser Tuningfrequenz hat die Schaltung die Wirkung eines sehr steilen Subsonic-Filters und schützt dadurch die Lautsprecher zusätzlich vor schädlichem Sub-Schall wie er z.B. von Tonabnehmersytemen in Plattenspielern erzeugt werden kann. Im hiesigen Beispiel beträgt die Tuningfrequenz ~36 Hz. Die Kondensatoren C12 = C12A (und C12B = C12C) legen die Tunningfrequenz ft fest. Die Werte der Kondensatoren errechnen sich für diese Schaltung kurz wie folgt (in µF): C = 19,8/ ft.
    Die Pegelanhebung erfolgt in 6 Schritten über 4x6-Stufenschalter von 0 bis +10dB. Der Bass-EQ wird zwischen Vor- und Endverstärker oder über die Tape-Monitoren-Schaltung des Verstärkers in den Signalweg eingeschleift. Bei ausgeschaltetem Bass-EQ wird das Signal unverändert durchgeschleift. Durch Aus- und Einschalten des EQ ist daher ein driekter Vergleich des Klangs mit und ohne Entzerrung möglich. Die Entzerrerschaltung ist sehr einfach gehalten und kann ohne Probleme auf einfachen Lochrasterplatinen aufgebaut werden.

    Schaltplan des Bass-EQ (als PDF)

  • Bass-EQ mit einstellbarer Tuningfrequenz und -pegel
    Der nachfolgende Schaltplan zeigt eine Variante mit einstellbarer Tuningfrequenz und -pegel. Aus Gründen der Übersichtlich- und Verständlichkeit wird nur einen Kanal dargestellt. Durch Umschaltung der blau markierten Kondensatoren wird die Tuningfrequenz (Filterfrequenz) und durch umschalten der rot markierten Widerstände der Filterpegel (Filtergüte) eingestellt. Diese universelle Variante ist sehr preiswert erstelltbar.

    Bass-EQ mit einstellbarer Tuningfrequenz und -pegel
    Schaltplan

    Bauteilwerte

    Bass-EQ mit einstellbarer Tuningfrequenz und -pegel



    Wiirkung des Bass-Equalizer bei verschiedenen Tuningfrequenzen und Pegeleinstellungen


    Bass-EQ 20 - 45 Hz, max.Pegel


    Bass-EQ 20 Hz, 0- max.Pegel


    Bass-EQ 25 Hz, 0- max.Pegel


    Bass-EQ 32 Hz, 0- max.Pegel

    Bass-EQ 38 Hz, 0- max.Pegel

    Bass-EQ 45 Hz, 0- max.Pegel


  • Bass-EQ mit stufenloser Einstellung von Tuningfrequenz und -pegel
    Als Alternative zu vorstehenden Schaltungen habe ich noch eine Variante mit stufenloser Einstellung von Tuningfrequenz und -pegel entworfen. Nachteil dieser Schaltung ist der durch den erforderlichen 4-fachen Potentiometer (z.B. ALPHASTAT 16 63261-04400-5506) bedingte relative hohe Kostenaufwand.

    Bass-EQ mit stufenlos einstellbarer Tuningfrequenz und -pegel (als PDF)

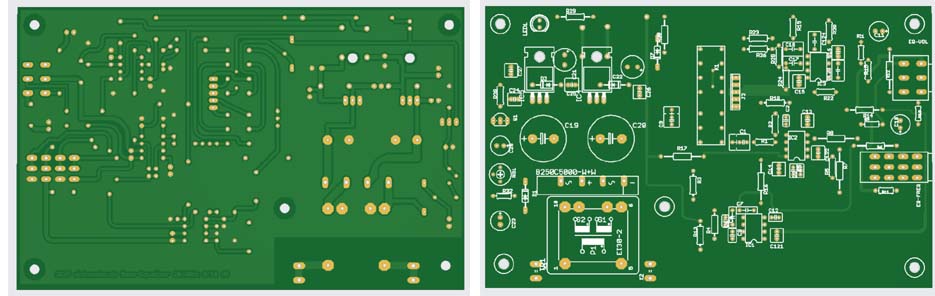

    Platinenlayouts des universellen aktiven Bass-Equalizer (Bild 1,5:1)

    Originalgröße hier                                                                                                         Originalgröße hier

    Download der Schaltplan- und Layoutdatein (Eagle Format) hier. Die Nutzung der Angaben sowie der Schalt- und Layoutpläne erfolgt auf eigenes Risiko. Eine Haftung des Autor ist - gleich aus welchem Rechtsgrund - ausgeschlossen, sofern ihm nicht Vorsatz oder grobe Fahrlässigkeit zur Last fällt.

  • Der Aufbau aller Schaltungen ist ohne Probleme auch auf einfachen Lochrasterplatinen möglich. Fertige Platinen für obigen Schaltungen gibt es z.Z. nicht.
